Современные технологии развиваются большими темпами, оборудование устаревает и заменяется новым, прогресс диктует нам с вами свои условия. В одной из предыдущих статей, Убираем тормоза и зависания видео на YouTube, мы говорили о том, как можно бороться с такими проблемами, а именно, как обеспечить комфортный сёрфинг в интернете при использовании устаревшего оборудования . Но порой случается так, что моральный запас прочности у железа ещё есть, а вот его физический износ вынуждает обновлять имеющиеся мощности. И если выход из строя видеокарты или оперативной памяти предполагает только дополнительные финансовые затраты, то поломка жесткого диска, зачастую, отнимает у нас ещё и важную, ценную информацию, хранившуюся на нём. Конкретно о способах восстановления данных с испорченного жесткого диска и пойдёт речь ниже. Поговорим о том, как восстановить жесткий диск самостоятельно при его поломке.

Содержание статьи:

Восстановление данных с жесткого диска после форматирования

Отметим сразу, что темой данной статьи являются не программные способы восстановления жесткого диска . Это отдельный большой раздел в мире IT, который широко раскрыт на просторах сети интернет. Хотя, в большинстве случаев, восстановление данных с жесткого диска после форматирования в домашних условиях сводится к запуску одной из множества специализированных программ recovery, нажатию нескольких кнопок и ожиданию завершения долго процесса извлечения утраченных файлов.

Среди всех факторов успешности проведения подобной процедуры можно отметить:

  • Способ удаления пользовательских данных
  • Отсутствие повторных записей поверх утраченных данных на секторах жесткого диска
  • Оптимально подобранное программное обеспечение восстановления данных для конкретного случая

Чаще всего какой-то процент потерянной информации удаётся спасти.

Но что, если ваш жёсткий диск вообще не определяется системой? Или при подключении накопителя к компьютеру он издаёт хрустящие, иногда свистящие, звуки и не отображается ни в проводнике Windows, ни в утилите управления дисками? В таком случае, очевидно, неисправность вашего HDD носит железный характер. Самостоятельное исправление подобных проблем требует более активного участия со стороны пользователя.

Перед тем, как приступить к ремонту жёсткого диска, убедитесь в том, что он действительно неисправен! Проверьте целостность проводов и шлейфов подключения жёсткого диска к блоку питания компьютера и к разъёму материнской платы! Проверьте работоспособность непосредственно блока питания , материнской платы , операционной системы !
ПОМНИТЕ, необоснованное вмешательство в механические и/или электронные компоненты устройства HDD-накопителя может отрицательно повлиять на его дальнейшую работоспособность!

Весь приведённый в данной статье материал касается ремонта неисправностей жёстких дисков HDD. Твёрдотельные SSD накопители, настройка системы под которые была описана в статье SSD твёрдотельные накопители. Настройка Windows под SSD накопитель, требуют отдельного подхода и ниже рассмотрены не будут.

Очистка контактов платы жесткого диска от окислений

Если при подключении к компьютеру накопителя он не подаёт абсолютно никаких признаков жизни , не издаёт никаких звуков , не появляется лёгкой вибрации от раскручивания пластин (то есть самих дисков) внутри корпуса HDD, при этом в Проводнике Windows не виден жесткий диск, то, скорее всего, отсутствует напряжение на контактах мотора накопителя. Одной из самых распространённых причин отсутствия питания на жёстком диске является окисление контактов платы HDD.

Этот раздел мы рассмотрим на примере sata жёсткого диска Seagate Barracuda 7200.12 ёмкостью 500 Gb

Seagate Barracuda 7200.12 ёмкостью 500 Gb

После подключения к компьютеру жёсткого диска он не отображается ни в Проводнике , ни в Управлении дисками , ни в Диспетчере устройств Windows. Перевернём диск и взглянем на его печатную плату

Печатная плата на жёстком диске

При детальном осмотре внешней части платы становится видно, что её контакты сильно окислены (на фото крупные окисления выделены красным). Это является веской причиной, чтобы взглянуть на обратную сторону печатной платы.
Аккуратно отвёрткой-звёздочкой откручиваем болтики крепления платы к корпусу жёсткого диска и отсоединяем её.

Обратная сторона печатной платы HDD

Здесь мы предсказуемо видим также существенное окисление на контактах, в том числе и на контактах моторчика HDD-накопителя. Это явление и может служить причиной отсутствия напряжения на моторе жёсткого диска.

Кроме того, следы окисления теперь видны с обеих сторон вокруг отверстий для крепления печатной платы к корпусу диска, что также является недопустимым

Окисления на отверстиях крепления платы

Так чем очистить окисления на плате ? Существуют разные способы и средства. Мы для очистки печатной платы жесткого диска от окислений будем использовать обычную стирательную резинку, всем известную как ластик или стёрка.

Читать статью  Магазин HardDisk и возможность сотрудничества с ним

Стирательная резинка, ластик

Берём ластик и аккуратно начинаем «стирать» с платы HDD следы окислений, там где их обнаружим.

Не надо прилагать излишних усилий, это может повредить плату или её электронные элементы!

После проделывания всей процедуры можно оценить результат

Печатная плата жесткого диска после очистки ластиком

Результат не идеальный, но и этого будет достаточно.
Теперь неплохо было бы обработать контакты платы каким-нибудь средством от окислений и собрать наш жёсткий диск.

В данном конкретном случае проделанная процедура принесла результаты. После подключения к компьютеру жёсткий диск определился системой, разделы жёсткого диска появились в файловом менеджере и HDD-накопитель продолжил работу в штатном режиме.

Пайка электронных элементов платы жёсткого диска

В примере выше процедура восстановления работоспособности HDD ограничилась очисткой окислов с контактов платы, но так бывает не всегда. Случается, что попросту выходят из строя электронные элементы платы жёсткого диска. В этом случае неисправные компоненты нужно заменить на аналогичные.

Современные жёсткие диски нельзя восстановить простой заменой печатной платы на схожую. Чипы устройств снабжены защитой от подобных вмешательств в оборудование! Процесс замены платы имеет свои нюансы и должен рассматриваться отдельно.

Человеку, разбирающемуся в электронике и умеющему обращаться с паяльником и мультиметром, не составит большого труда выявить «слабое звено» в цепи.

Чаще всего страдают защитные диоды схемы. Для проверки их можно вовсе выпаять с платы, жёсткий диск должен работать и без них, однако это опасно для устройство, так как оно становится уязвимым к любым перепадам напряжения в сети. Исключением являются SMD предохранители , отсутствие которых на плате приравнивается к их неисправности. То есть без них винчестер работать не будет.

Защитные элементы платы жёсткого диска

Более серьёзным ремонтом является замена сгоревшей smooth микросхемы . Другие названия: микросхема предусиления, микросхема коммутации, крутилка (так называют данную микросхему, потому что именно она отвечает за вращение шпинделя и работу шпиндельного моторчика).

smooth микросхема жесткого диска

Чаще всего диагностировать неисправность данного контроллера можно без дополнительных устройств по сильному запаху плавления платы и внешней деформации самого чипа микросхемы.

Ремонт внутренностей жёсткого диска. Парковка головки

Но не всегда причиной неисправности винчестера является проблемная плата и её элементы. Иногда бывает, что при подаче питания жёсткий диск издаёт скрежет, свист или другие нетипичные для этого устройства звуки. При этом тоже жесткий диск не отображается в Проводнике операционной системы. Если вы столкнулись с подобной проблемой, то, вероятно, читающая головка вашего жёсткого диска не встала на парковочное место.
Нам в руки попал 2.5′ ‘ жёсткий диск от ноутбука с подобными симптомами. Модель жёсткого диска Western Digital Scorpio Blue 320 GB (WD3200BPVT).

Western Digital Scorpio Blue 320 GB (WD3200BPVT)

Чтобы начать ремонт HDD, взглянем на схематичное изображение внутреннего устройства жёсткого диска

Схема внутреннего устройства жёсткого диска

В активном состоянии головка жёсткого диска, управляемая коромыслом, находится непосредственно над магнитным диском устройства, считывая с него информацию. Однако, когда компьютер выключается (либо устройство извлекается из ПК, в случае, если речь идёт про внешний жесткий диск ), коромысло паркует головку на специально отведённое для этого парковочное место. Парковочное место считывающей головки обычно находится либо у внешнего края диска, либо непосредственно у шпинделя.

Парковка головки жёсткого диска

Вскроем наш жёсткий диск и посмотрим, всё ли там в порядке.
Отвёрткой звёздочкой откручиваем все болтики крепления верхней крышки к корпусу. Некоторые болтики спрятаны под круглыми блестящими наклейками, некоторые располагаются под основной большой наклейкой.

Отклеивая наклейки от крышки жёсткого диска будьте аккуратны, эти элементы изготавливаются из фольгированного алюминия и могут быть очень острыми!

Вскрытие корпуса жёсткого диска является крайней мерой! Прибегать к такого рода действиям имеет смысл только в случаях, когда ни один способ не помогает восстановить работоспособность диска, а необходимость срочного извлечения данных с устройства оценивается очень высоко. После проделывания всех мероприятий по ремонту информацию рекомендуется сохранить немедленно и за одно подключение накопителя к компьютеру. Продолжительность жизни оборудования после подобных манипуляций в домашних условиях не поддаётся прогнозированию!

После вскрытия корпуса перед нами предстала следующая картина

Внутренности WD Scorpio Blue

Как вы видите, наши предположения оказались верными, головка жёсткого диска располагается вне парковочного места с краю от магнитных блинов. Нам необходимо это исправить. Чтобы припарковать считывающую головку жёсткого диска , нужно потихоньку прокрутить шпиндель (центральная область диска) по часовой стрелке, НЕ КАСАЯСЬ при этом зеркальной поверхности дисков!

В итоге у нас должно получиться нечто подобное

Парковка головки WD Scorpio Blue

Теперь собираем корпус жёсткого диска, стараясь избежать попадания пыли на его внутренности.
Подключаем накопитель к компьютеру и проверяем. У нас появился раздел жесткого диска в Проводнике. Необходимые данные были незамедлительно перенесены на исправное устройство хранения данных.

Читать статью  Как создать полную резервную копию Windows 10. Создание образа системы и восстановление компьютера

На этом всё. Выше мы рассмотрели основные доступные способы самостоятельного восстановления жёсткого диска. Будьте аккуратны и у вас всё получится.

Как самостоятельно поменять головы на HDD

Как я указывал ранее , с начала сентября работаю в Стамбуле, в крупнейшей турецкой data recovery компании. Много времени на написание статей не имею, но наиболее интересное и полезное постараюсь описывать.

Новостями о поломанных винчестерах вообще, и Seagate Barracuda 11-ой, 12-ой и ES.2 серии в частности, удивить кого либо трудно. Немало в сети и материалов, посвященных ремонту жестких дисков этих марок. Многие в курсе, что частая проблема выхода этих дисков из строя кроется в сбое микропрограммы. Собственно, об этом я писал еще год назад. Но немногие, однако, знают, что истинная причина повального умирания указанных HDD кроется в низкокачественных комплектующих. В первую очередь — деградация голов чтения/записи.

Seagate Barracuda 7200.11 c неисправными головами

Seagate Barracuda 7200.11 c неисправными головами

Компания Сигейт любезно выложила на своем сайте программную затычку. Пользователи ломанулись ее скачивать и устанавливать, пребывая в блаженной уверенности, что уж теперь-то их дискам и файлам на этих дисках ничего не грозит. Но не тут-то было. Затычка, она на то и затычка, что проблемы не устраняет, а отодвигает на неопределенный срок. И как часто случается, когда неопределенный срок превращается в определенный, проблема вырастает до серьезных размеров. И в результате в центры по восстановлению информации понесли «прошитые» сигейты, которые загнулись окончательно. С заклиненными моторами, стучащие, хрипящие и тому подобное. Больше всего, конечно, HDD Seagate с проблемными головами (многочисленные дефекты по поверхности или стуки позиционера об ограничитель).

Для восстановления информации с винчестеров, имеющих проблемы с блоком магнитных голов, как очевидно — нужно провести операцию по их замене на аналогичные, снятые с исправного винчестера. Граждане из числа продвинутых пользователей пытаются делать это самостоятельно, и приносят на восстановление данных свои диски со вскрытой гермозоной, с чужими головами, часто с царапинами на поверхности, что сказывается на стоимости услуг по восстановлению данных в сторону серьезного её увеличения.

Ниже я опишу, как правильно провести процесс замены блока голов на неисправном винчестере на примере Seagate Barracuda 7200.11 объемом 1 Tb.

Прежде всего, все работы внутри гермозоны нужно проводить в условиях, когда в воздухе отсутствуют взвешенные частички пыли. Такие условия обеспечиваются в чистых комнатах, чистых зонах или боксах. Разновидностей такого оборудования на рынке представлено довольно много. В крайнем случае, такую зону можно смастерить самостоятельно, оснастив системой пылеуловителей и вентиляции.

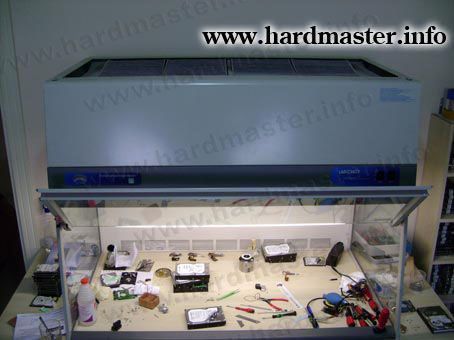

Чистая зона для работ в гермозоне HDD

Чистая зона для работ в гермозоне HDD

На фотографии чистая зона, в которой мной проводились нижеописанные работы. Сверху оснащена сменными фильтрами, внутри зоны обеспечена постоянная рециркуляция чистого воздуха. Сама комната, в которой смонтирована чистая зона, так же оснащена пылеуловителями и системой вентиляции.

Далее, понадобятся специальные инструменты, начиная от отверток с пассатижами и заканчивая съемником магнитов и блока голов.

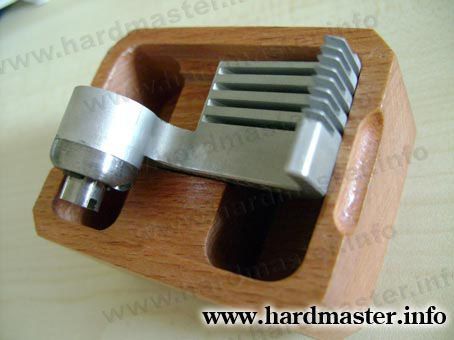

Съемник голов для HDD Seagate семейства 7200.11 и ES.2

Съемник голов для HDD Seagate семейства 7200.11 и ES.2

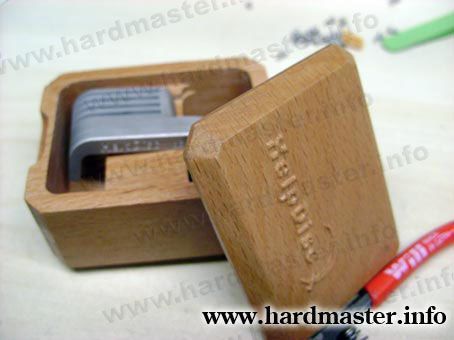

Так выглядит упаковка, в которой этот съемник поставляется

Так выглядит упаковка, в которой этот съемник поставляется

На фотографиях ниже показан процесс съема блока магнитных голов в сборе. Пользоваться для смены голов нужно именно таким инструментом, поскольку он позволяет выводить головы непосредственно с зоны парковки, не деформируя ни сами читающие элементы, ни поверхность. И, что немаловажно, подобный съемник позволяет избежать слипания mr-элементов головок между собой.

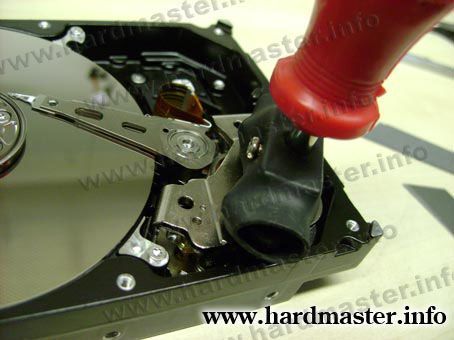

Убираем магнит

Специальным инструментом я снимаю и устанавливаю назад после опреции по замене голов магнит.

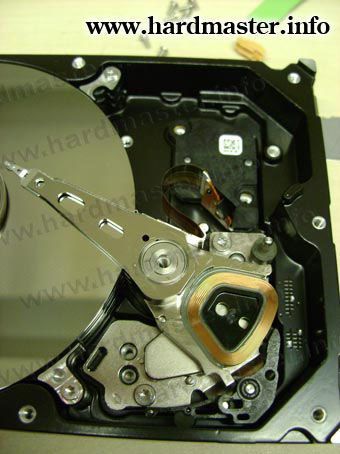

Всё готово для пересадки комплекта голов

Всё готово для пересадки комплекта голов

После подготовки гермозоны для монтажа съемника можно приступать к самой ответственной части операции по снятию донорских голов.

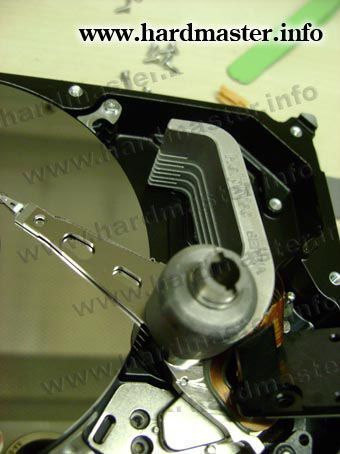

Съемник голов установлен в гермозону

Съемник голов установлен в гермозону

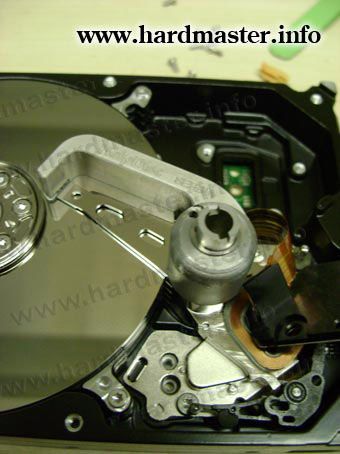

Заводим съемник под головы в парковочной зоне

Заводим съемник под головы в парковочной зоне

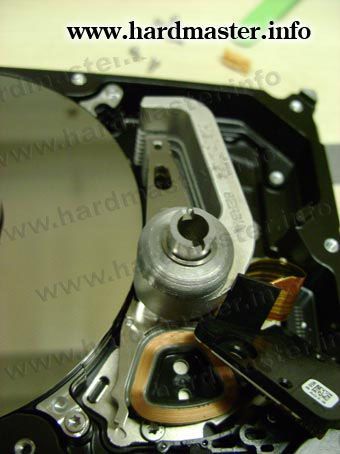

Головы выведены за пределы пластин

Головы выведены за пределы пластин

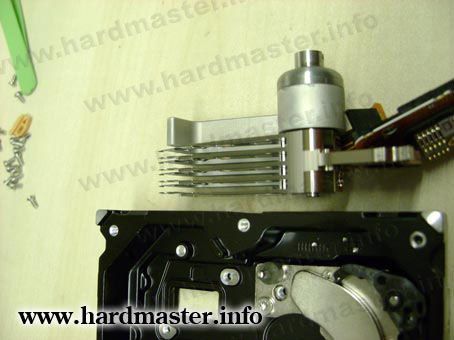

Головы успешно сняты

Головы успешно сняты

Устанавливать снятый донорский комплект голов нужно в обратной последовательности.

Так же, настоятельно рекомендую использовать оптический или электронный микроскоп, для осмотра снятых нерабочих голов. Наличие на них мелкодисперсной пыли или того хуже, металлической стружки, свидетельствует о царапинах на скрытых от внешнего осмотра пластинах. В таком случае с безоглядным использованием донорского комплекта голов лучше погодить.

Работа благополучно завершена

Работа благополучно завершена

Читать так же:

Неправильно определяющаяся флешка, не видится в системе

Восстановление данных с 32-х гигабайтного USB flash диска Jet Flash

Как научится мыть и менять головы на винчестере HDD

Несколько слов о пользе микроскопа и о том, как правильно очищать головы HDD от грязи

Внешний HDD диск Seagate Expansion 1TB

Место на диске, как говорил один известный персонаж, как «мед, вот он есть и его сразу нет». Поэтому лишние гигабайты, а теперь уже и терабайты лишними совсем не будут. Представляю обзор внешнего HDD Seagate Expansion 1TB, USB 3.0

Читать статью  Ноутбучные жесткие диски (HDD) типоразмера 2.5 на 1 и 2 ТБ; и как их применить с пользой. Подборка с т

Фирма Seagate одна из самых известных и уважаемых контор по производству жестких дисков. Она пережила все трудные времена и поглотила таких известных, в свое время, производителей HDD как Maxtor, Samsung HDD, а также многих других, более мелких, производителей.
Кстати, нашел интересную схему кто-кого-когда поглотил:

Приехавший на обзор диск можно отнести к эконом серии и это видно во всем, и в упаковке, и в пластиковом кейсе, и в характеристиках диска.
Упаковка (заметьте, есть надписи и на русском):

сверху и снизу голограммы-пломбы:

Партномер и модель:

Как бы условия гарантии:

Доехал диск в целости и сохранности, в том числе, благодаря нехитрому, но работающему «футляру»:

Комплектация — диск и кабель USB 3.0 с питанием:

Внешний вид:

Из «красивостей» только корпус «под шоколадку», надпись Seagate и полоска светодиода, светящаяся синим во время работы:

Данные на коробке и корпусе совпадают:

Размеры:

Вес:

Заявленные характеристики
Хмм, самое смешное на Seagate я не нашел заявленных параметров диска кроме объема и физических размеров (есть даже размеров транспортных коробок и палет), нет информации ни о скорости вращения шпинделя, ни времени доступа или read/write параметрах. Есть подозрение, что ставить туда могут совершенно разные HDD сохраняя название товара, с одинаковым объемом, но разными параметрами. Ну на то он и эконом вариант…
Хотя на странице магазина есть некоторая информация:
Model: STEA1000400
Storage capacity: 1TB
Connection: USB 3.0
Hard drive size: 2.5 inches
Max transfer rate: 120MB/s

Кабель в комплекте нормальный, не тонкий и вполне достаточной длины (49 см):

В общем-то больше о внешнем виде устройства рассказывать нечего. Протестируем…
Система на которой тестировалось:
Проц:Intell i5-7200, 2.5GHz
Память: 8Gb
ОСь: Windows 10 (64-разрядная)
Видео: ноутбучная GeForce 940MX

При подключении диск сразу определяется и в виден в системе как Seagate Expansion SCSI Disk Device (почему SCSI я так и не понял, внутри диск — обычный SATA):

На диске уже записаны такие файлы:

Проверка подлинности у Сегейта организована только в виде проверки гарантии:

Причем если укажете страну China, то будет выдан адрес единого гарантийного центра:

Если же укажете Россию, то нести по гарантии надо продавцу (sic!):

То есть трехлетняя гарантия как бы есть, но ей как бы сложно воспользоваться.

ТЕСТЫ

Начну тестирование с CristalDiskInfo 7.1.1.
Диск видно что новый (5 включений), но тут нас ждет сюрприз в виде непонятного производителя:

Пугаться можно, но не сильно — почему, расскажу чуть ниже в разделе «Разборка».

Далее идем в CristalDisk Mark 5.2.2:

Как видим диск не показывает чудес производительности.

SSD-Z:


ATTO:

HD Tune 2.55:

Перенос файлов
Переносил с/на более шустрый диск:
Файл размером 43GB
С Seagate Expansion — время 7 минут 20 секунд

На Seagate Expansion — время 7 минут 25 секунд:

Разборка

Чтобы разобрать корпус кейса HDD, воспользовался известным методом «кредитной карточки», когда постепенно проталкивая ее широкой стороной вдоль шва крышки отделяем ее от корпуса кейса. Это позволяет не повредить защелки кейса:

Вот что предстает внутри:




Вот он диск Clover UTANIA от корейской компании CLOVERHITECH:

Что за бренд UTANIA и кто такая CLOVERHITECH можно почитать тут.
И на их же сайте видим спецификацию:

Как видно характеристики измеренные «несколько» ниже заявленных.
Поискав информацию в Сети наткнулся на эту статью на 3DNews, из нее получается, фирма Clover Hitech в общем-то нехилый корейский производитель, поставляющий (или наоборот получающий) комплектующие от Samsung, подразделение HDD которой, как я уже упоминал, вошло в состав Seagate… в общем, сложно всё, глобализация она такая… В статье упоминается, что диски это восстановленные в заводских условиях Samsung-и (или Сегейты, в этом месте я уже совсем запутался. ), верить этому или нет точно сказать — не берусь.

ИТОГ

Перед нами самая заурядная (и одна из самых дешевых на рынке) переносная «хранилка», эдакая самая простенькая рабочая лошадка, для постоянного использования — переноски не очень важных файлов, которую не жалко использовать в качестве большой флешки, как говориться, «и в хвост и гриву», в том числе отдать кому-то (с возвратом :).
Вопросы надежности и гарантии остаются открытыми, хотя лейбл Seagate и добавляет пару десятков поинтов к вере в светлое будущее :)

На этом все.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
