Обзор и тест процессорного кулера Deepcool GAMMAXX 400 EX: два по цене одного

Очередная «башня» должна подойти для большинства актуальных процессоров и справиться с их охлаждением благодаря четырём тепловым трубкам и сразу двум предустановленным 120-мм вентиляторам. Причём всё это производитель предлагает за очень скромные деньги

  • Страница 1 — Введение. Технические характеристики и стоимость. Упаковка и комплектация. Особенности конструкции
    • § Технические характеристики и рекомендованная стоимость
    • § Особенности конструкции
    • § Совместимость и установка
    • § Тестовая конфигурация, инструментарий и методика тестирования
    • § Результаты тестирования и их анализ
    • § Эффективность охлаждения
    • § Уровень шума
    • § Заключение

    В прошлом году компания Deepcool представила процессорный кулер GAMMAXX 400 EX, который добрался и до прилавков российских магазинов, а также и к нам на тестирование. В новой модели, которая представляет собой дальнейшее развитие идей целой серии кулеров GAMMAXX 400, разработчикам удалось увеличить количество пластин в радиаторе на 20 %, повысив тем самым его площадь, а также оснастить кулер сразу двумя 120-мм вентиляторами.

    Но самое главное, что эти нововведения практически не повлияли на рекомендованную стоимость кулера, которая составляет 39 долларов США, а в наших магазинах реальная цена даже не превышает отметку в две тысячи рублей. Иначе говоря, при таком сочетании характеристик и стоимости Deepcool GAMMAXX 400 EX должен стать народным хитом. А вот удастся ли ему это сделать — или нет, мы расскажем в сегодняшнем материале.

    ⇡#Технические характеристики и рекомендованная стоимость

    Наименование технических характеристикDeepcool GAMMAXX 400 EX
    (DP-MCH4-GMX400EX)
    Размеры кулера (В × Ш × Т),
    вентилятора, мм
    157,5 × 129 × 103
    120 × 120 × 25, 2 шт.
    Полная масса, г891
    (550 – радиатор)
    Коэффициент полезной массы, ед.0,617
    Материал радиатора и конструкцияБашенная конструкция из алюминиевых пластин на 4 медных тепловых трубках диаметром 6 мм, являющихся частью основания (технология прямого контакта Core Touch)
    Количество пластин радиатора, шт.56
    Толщина пластин радиатора, мм0,35~0,40
    Межрёберное расстояние, мм1,7-1,8
    Расчётная площадь радиатора, см 27 144
    Термическое сопротивление, °С/Wн/д
    Тип и модель вентилятораDeepcool TF120, 2 шт.
    Диаметр крыльчатки/статора вентилятора, мм112 / 44
    Масса одного вентилятора, г167
    Скорость вращения вентилятора, об/мин500–1500 (±10 %)
    Воздушный поток, CFM2 × 52,0
    (макс.)
    Уровень шума, дБА27,6
    (макс.)
    Статическое давление, мм H2O2,07
    (макс.)
    Количество и тип подшипников вентилятора1, гидродинамический
    Время наработки вентилятора на отказ, часов/лет100 000 / >11
    Заявленное/измеренное стартовое напряжение вентилятора, В– / 4,4
    Сила тока вентилятора, А0,07
    Заявленное/измеренное энергопотребление вентилятора, Вт2 × 0,84 / 2 × 1,01
    Длина кабеля вентилятора, мм265
    Возможность установки кулера на процессоры с разъёмамиIntel LGA115x/1200/1366
    AMD Socket AM4/AM3(+)/AM2(+)/FM2(+)/FM1
    Максимальный уровень TDP процессора, Вт180
    Дополнительно (особенности)Два вентилятора и термопаста в комплекте
    Гарантийный срок, лет1
    Розничная стоимость, ₽1 990

    Упаковка и комплектация

    Deepcool GAMMAXX 400 EX запечатан в небольшую картонную коробку, оформленную в сером и зелёном тонах. На фронтальной стороне приведено фото кулера и указано название модели, а также компании-производителя.

    Обратная и боковые стороны коробки отведены под перечисление ключевых особенностей кулера. Здесь же приведены подробные технические характеристики с перечнем поддерживаемых процессоров и размеры.

    Внутри коробки кулер зафиксирован в оболочке из вспененного полиэтилена, достаточно хорошо защищающей его от различных перипетий во время доставки. В отдельной коробке запечатаны комплектующие, в числе которых универсальная усилительная пластина, две пары стальных направляющих для процессоров AMD и Intel, винты и втулки, инструкция и пакетик с термопастой.

    Отметим, что креплений для вентиляторов в комплекте нет, поскольку они сразу установлены на радиатор.

    Deepcool GAMMAXX 400 EX выпускается в Китае и обеспечивается однолетней гарантией. Рекомендованная стоимость кулера, как мы уже отмечали, составляет всего 39 долларов США, а в России он продается по цене около двух тысяч рублей.

    ⇡#Особенности конструкции

    Откровенно говоря, дизайн нового Deepcool GAMMAXX 400 EX не может похвастать яркими деталями или какими-нибудь новаторскими идеями: перед нами обычный башенный кулер с двумя вентиляторами. Разве что сверху на радиаторе установлена пластиковая крышка с логотипом компании-производителя, закрывающая концы тепловых трубок и придающая кулеру завершённый и эстетически приятный вид.

    Несмотря на кажущуюся массивность, кулер сравнительно небольшой. Его высота равна 157,5 мм, а ширина с толщиной составляют 129 и 103 мм соответственно. То есть он войдёт в большинство стандартных ATX-корпусов системных блоков и не будет упираться в боковую крышку.

    Масса кулера составляет 891 грамм, из которых 550 граммов приходится на алюминиевый радиатор с тепловыми трубками. Оставшийся вес – это вентиляторы с креплениями и пластиковая крышка. Таким образом, коэффициент полезной массы кулера составляет 0,617 – среднее значение.

    Конструкцию Deepcool GAMMAXX 400 EX можно назвать классической. Её остовом служат четыре тепловые трубки диаметром 6 мм, на которых нанизаны алюминиевые пластины радиатора, а с их широких сторон установлены два 120-мм вентилятора, работающие по схеме «вдув-выдув».

    Боковые стороны радиатора ничем не закрыты, поэтому небольшая часть воздушного потока будет выходить как раз через них.

    Если сравнивать с обычным GAMMAXX 400, в EX-версии общее количество пластин увеличено на 20 % и равно 56 штукам. Межрёберное расстояние составляет 1,7-1,8 мм, а толщина пластин не превышает 0,4 мм. Расчётная площадь радиатора весьма впечатляет для кулера таких габаритов и составляет 7144 см 2 .

    В торцах пластин радиатора оптимизаций нет, если не считать крупного жёлоба в центральной части. Но мы бы его к часто встречающимся оптимизациям для снижения сопротивления воздушному потоку не отнесли, поскольку его площадь невелика, да и сама форма явно не направлена на это.

    Тепловые трубки, диаметр которых равен 6 мм, расставлены в теле радиатора с небольшим смещением друг от друга, но очевидно, что сделано это для уменьшения толщины радиатора, а не для более равномерного распределения теплового потока по рёбрам.

    Чтобы добиться большей равномерности, следовало бы развести тепловые трубки ещё дальше друг от друга. Добавим, что контакт тепловых трубок с пластинами реализован опрессовкой по всей окружности (без замков).

    Основание радиатора выполнено по фирменной технологии прямого контакта Core Touch, однако расстояние между трубками, заполненное алюминием, составляет 2,4 мм, что не будет способствовать равномерности теплообмена с процессором. Да и качество обработки контактной поверхности оставляет желать лучшего.

    При этом основание ровное – мы получили полноценные отпечатки на процессоре Intel конструктивного исполнения LGA1200 с немного выпуклым теплораспределителем.

    Добавим, что размеры контактной поверхности основания составляют 35 × 35 мм.

    Deepcool GAMMAXX 400 EX оснащается двумя вентиляторами Deepcool TF120 с крыльчаткой диаметром 112 мм и с дополнительным закрылком на лопастях, увеличивающим воздушный поток и давление.

    Вентиляторы одинаковые, а скорость вращения их крыльчаток регулируется синхронно широтно-импульсной модуляцией (PWM) в диапазоне от 500 до 1500 об/мин. Один такой вентилятор на максимальной скорости должен генерировать воздушный поток объёмом 52 CFM и развивать статическое давление 2,07 мм H2O. При этом его уровень шума не должен превышать 27,6 дБА.

    На статоре диаметром 44 мм имеется бумажная наклейка с маркировкой вентилятора и электрическими характеристиками.

    Если судить по ним, то вентиляторы должны быть достаточно экономичными, так как уровень энергопотребления каждого из них не должен превышать 0,84 Вт. И пусть по результатам измерений у нас получилось 1,01 Вт, всё равно это очень даже энергоэффективные модели 120-мм вентиляторов, стартовое напряжение которых равно 4,4 В. Гидродинамический подшипник должен прослужить не менее 100 000 часов — это более 11 лет непрерывной работы.

    Благодаря встроенным резиновым уголкам рамки вентиляторов напрямую не контактируют с радиатором, что способствует уменьшению передачи вибраций и снижению уровня шума.

    Проволочные скобы, которыми вентиляторы крепятся на радиаторе, тугие и не очень удобные при снятии.

    Зато вентиляторы они держат надёжно. Добавим, что длина кабелей вентиляторов составляет 265 мм. Y-сплиттера в комплекте нет.

    ⇡#Совместимость и установка

    Deepcool GAMMAXX 400 EX совместим с процессорами Intel конструктивного исполнения LGA115x/1200/1366 и любыми процессорами AMD, за исключением моделей для Soсket TR4. Удивление вызвал тот факт, что процессоры с LGA2011/2066 в список совместимых с кулером не входят. Возможно, в Deepcool таким образом обезопасили новинку от горячих процессоров Skylake-X, но, с другой стороны, новые Comet Lake-S также легко уходят за 250 ватт, да и топовые AMD Ryzen – далеко не холодные процессоры. Кстати, предельный уровень TDP для GAMMAXX 400 EX заявлен на уровне 180 ватт.

    Упростить процедуру установки кулера на процессор и плату должна подробная инструкция по установке, но этот процесс интуитивно понятен и вряд ли потребует дополнительного изучения инструкции. Для всех платформ используется универсальная усилительная пластина (backplate) из прочного пластика, в отверстия которой вставляются специальные шпильки.

    Шпильки фиксируются в проушинах backplate шестигранной головкой.

    С лицевой стороны платы на них наворачиваются удерживающие втулки с подложенными под них изоляционными шайбами.

    Радиатор необходимо устанавливать на процессор без вентиляторов, а затем равномерно притягивать его подпружиненными винтами.

    «Клиренс» у кулера всего 36 мм, и ещё примерно 4 мм к нему добавляет высота процессора над платой. Казалось бы, это совсем немного и конфликты с высокими модулями оперативной памяти должны быть неизбежными, однако это не так. Посмотрите на фото.

    Как видим, из-за того, что кулер узкий, даже с вентиляторами он не мешает радиаторам на модулях оперативной памяти.

    Высота установленного на процессор Deepcool GAMMAX 400 составляет 161 мм.

    Добавим, что у GAMMAXX 400 EX нет кабеля-разветвителя для подключения двух вентиляторов к одному разъёму на материнской плате, поэтому потребуется два 4-pin разъёма. Впрочем, сейчас даже бюджетные модели материнских плат имеют не один, а два разъёма для вентилятора процессорного кулера и помпы СЖО, размещённые в непосредственной близости от процессорного гнезда. Так что вряд ли это можно назвать проблемой. Главное — настроить их на синхронную работу в BIOS платы.

    ⇡#Тестовая конфигурация, инструментарий и методика тестирования

    Оценка эффективности Deepcool GAMMAXX 400 EX и его конкурентов была проведена в корпусе системного блока на следующих конфигурациях:

    • системная плата: ASUS TUF Gaming Z590 Plus WiFi (Intel Z590, LGA1200, BIOS 0820 от 28.04.2021);
    • процессор: Intel Core i9-11900K 3,5-5,3 ГГц (Rocket Lake-S, 14++ нм, B0, 8 × 512 Kбайт L2, 16 Мбайт L3, TDP 125 Вт);
    • термоинтерфейс: ARCTIC MX-4 (8,5 Вт/(м·К);
    • оперативная память: DDR4 2 × 8 Гбайт G.Skill TridentZ Neo 32GB (F4-3600C18Q-32GTZN), XMP 3600 МГц 18-22-22-42 CR2 при 1,35 В;
    • видеокарта: MSI GeForce GTX 1660 SUPER Ventus XS OC 6 Гбайт/192 бит, 1530-1815/14000 МГц;
    • накопители:
      • для системы и бенчмарков: Netac NVMe SSD 1 Тбайт (NT01N950E-001T-E4X);
      • для бенчмарков: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
      • для игр и бенчмарков: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
      • архивный: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);

      На первом этапе оценки эффективности систем охлаждения частота восьмиядерного процессора на BCLK 100 МГц при фиксированном на значении 48 множителе и установленной на шестой уровень стабилизации функции Load-Line Calibration была зафиксирована на уровне 4,8 ГГц, с повышением напряжения в BIOS материнской платы до 1,225-1,230 В.

      Уровень TDP процессора при этом составил около 200 ватт. В свою очередь, напряжение модулей оперативной памяти фиксировалось на отметке 1,360 В, а её частота составляла 3,6 ГГц с таймингами 18-22-22-42 CR2. Кроме перечисленного, в BIOS материнской платы были внесены ещё несколько изменений, относящихся к разгону процессора и оперативной памяти.

      Тестирование было проведено в операционной системе Microsoft Windows 10 Pro версии 20H2 (19042.964). Программное обеспечение, использованное для теста:

        – для создания нагрузки на процессор (режим Small FFTs без AVX, два последовательных цикла по 13-14 минут); – для мониторинга температур и визуального контроля всех параметров системы.

      Полный снимок во время одного из циклов тестирования выглядит следующим образом.

      Нагрузка на процессор создавалась двумя последовательными циклами Prime95. На стабилизацию температуры процессора между циклами отводилось по 14-15 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из восьми ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме этого, в отдельной таблице будут приведены температуры всех ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 26,7–27,1 °C.

      Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м 2 со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только кулер и его вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22,0 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

      Для сравнения с Deepcool GAMMAXX 400 EX мы выбрали такой же компактный кулер башенного типа с четырьмя тепловыми трубками с прямым контактом в основании, но с одним 120-мм вентилятором – PCCooler GI-X4S (145 Вт TDP). При этом его стоимость практически такая же, как и у героя сегодняшнего тестирования.

      Как оказалось, такой тест был очень полезен с практической точки зрения. Добавим, что регулировка скорости вращения всех вентиляторов систем охлаждения осуществлялась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 об/мин.

      ⇡#Результаты тестирования и их анализ

      ⇡#Эффективность охлаждения

      По результатам тестов трёх башенных кулеров одного класса Deepcool GAMMAXX 400 EX вышел в лидеры на максимальной скорости двух своих вентиляторов и смог на два градуса Цельсия обойти ID-Cooling SE-224-XT Basic с одним вентилятором. Причём сделал это даже при чуть меньшем уровне шума. PCCooler GI-X4S вообще оказался не конкурентом этим двух кулерам на любых скоростях вентилятора, уступив от 3 до 9 градусов Цельсия, а при 800 об/мин не справился с охлаждением процессора.

      При снижении скорости двух вентиляторов Deepcool GAMMAXX 400 EX до 1400 об/мин он по-прежнему на 2 градуса Цельсия эффективнее ID-Cooling SE-224-XT Basic с 1400 об/мин и одним вентилятором. Такую же картину мы можем наблюдать на скоростях 1200 и 800 об/мин, а при 1000 об/мин разница между этими кулерами составила 3 градуса Цельсия в пользу Deepcool. Отыграет ли ID-Cooling SE-224-XT Basic такую разницу при установке двух вентиляторов вместо одного? Однозначно отыграет, но второй вентилятор для SE-224-XT Basic нужно докупать, а у GAMMAXX 400 EX он идёт в штатной комплектации.

      В дополнение добавим, что и Deepcool GAMMAXX 400 EX, и ID-Cooling SE-224-XT Basic на максимальных скоростях вентиляторов смогли обеспечить восьмиядерному процессору стабильность на частоте 4,9 ГГц при напряжении 1,290 В и тепловыделении более 226 ватт, но пиковая температура CPU под GAMMAXX 400 EX была на всё те же два градуса Цельсия ниже. Noctua NH-D15S chromax.black сделал то же самое при меньшем уровне шума и на 6 градусов Цельсия эффективнее. Правда, это лишь информация для размышления, а ни в коем случае не противопоставление этих систем охлаждения. С частотой процессора 5,0 ГГц при напряжении 1,355 В оба однобашенных кулера уже не справились.

      ⇡#Уровень шума

      А вот в плане уровня шума Deepcool GAMMAXX 400 EX не смог нас порадовать. По графику видно, что его уровень шума практически такой же, как и у суперкулера Noctua с огромными, 140-мм вентиляторами. Для воздушной системы охлаждения с вентиляторами меньшего диаметра это значимая разница, поскольку, по законам физики, вентилятор меньшего диаметра при всех прочих равных просто обязан шуметь меньше вентилятора большего диаметра. Здесь же, как мы видим, этого не происходит.

      В плане акустического комфорта на одинаковых скоростях GAMMAXX 400 EX уступает и ID-Cooling SE-224-XT Basic. Например, на границе субъективного комфорта 36 дБА один вентилятор ID-Cooling способен работать на 1070 об/мин, тогда как два вентилятора Deepcool – только на 900 об/мин. Ещё хуже обстоят дела на границе условной бесшумности: 960 об/мин против 750 об/мин. Иначе говоря, при равном уровне шума SE-224-XT Basic по эффективности охлаждения будет иметь незначительное преимущество. И только при максимальной скорости вентиляторов Deepcool работает тише конкурента, но при разнице почти в 400 об/мин это вполне логично. PCCooler GI-X4S по уровню шума расположился аккурат между Deepcool GAMMAXX 400 EX и ID-Cooling SE-224-XT Basic, но с его проигрышем по эффективности это уже особого значения не имеет.

      Вы, возможно, посетуете на то, что мы не измерили уровень шума Deepcool с одним вентилятором, но это, на наш взгляд, бессмысленно, ведь никто не будет приобретать кулер с двумя вентиляторами, чтобы потом снять с него один и не использовать. Но если хотите, можем добавить, что при снятии с GAMMAXX 400 EX вытяжного вентилятора кулер начинает шуметь на 1,7-2,4 дБА меньше, чем с двумя.

      ⇡#Заключение

      Несмотря на все отмеченные по ходу статьи недостатки, мы считаем новый Deepcool GAMMAXX 400 EX довольно интересным кандидатом на покупку для не очень горячих процессоров с тепловыделением до 220-230 ватт и не очень требовательных к уровню шума пользователей. Интересен он в первую очередь своей низкой стоимостью: менее чем за две тысячи рублей потенциальный покупатель получает универсальную «башню» с двумя вентиляторами, которая просто и надёжно устанавливается на процессор, неплохо выглядит и не помешает высоким модулям оперативной памяти. По совокупности всех этих параметров найти конкурента GAMMAXX 400 EX непросто. Фактически конкурент на российском рынке только один — и он в сегодняшних тестах также участвовал.

      При этом мы считаем, что Deepcool GAMMAXX 400 EX можно было сделать лучше, причём без каких-то особенных затрат. Для этого необходимо сплотить трубки в основании, исключив алюминиевые вставки между ними и обеспечив равномерность теплообмена с процессором, а также развести тепловые трубки в пластинах дальше друг от друга, всего лишь сильнее изогнув их на выходе из основания. Одновременно нужно сделать оптимизации в торцах пластин, минимизировав сопротивление воздушному потоку и повысив эффективность радиатора на низких скоростях вентиляторов. Ну и из мелочей – дополнить комплект поставки кулера Y-сплиттером, чтобы можно было два вентилятора подключать к одному разъёму материнской платы.

      Уверены, что такая усовершенствованная модель будет ещё эффективнее и уж точно сможет стать однозначным хитом.

      Обзор процессорного кулера Deepcool Gammaxx 400 EX

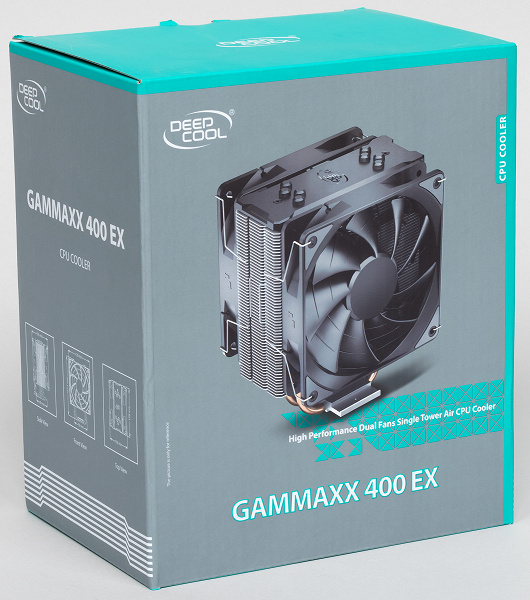

      Поставляется процессорный охладитель в красочно оформленной коробке из нетолстого гофрированного картона.

      На внешних плоскостях коробки изображен сам кулер, приведено описание продукта, перечислены его особенности, даны технические характеристики, есть и рисунок-чертеж с основными размерами. Надписи в основном на английском, однако перечисление особенностей есть в вариантах на нескольких языках, в том числе и на русском. Кулер в коробке защищают вставки из вспененного полиэтилена. Аксессуары разложены в пластиковые пакетики.

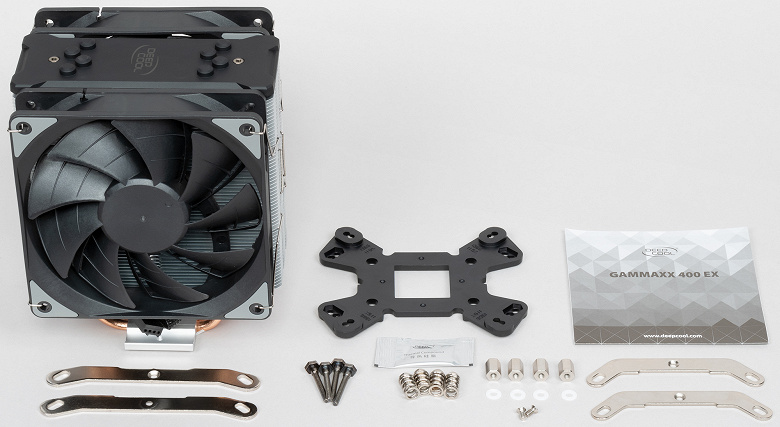

      В комплекте есть инструкция по установке на английском языке, ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.

      Крепеж изготовлен из закаленной стали (за исключением пластиковых шайб и пластины на обратную сторону материнской платы) и имеет стойкое гальваническое покрытие.

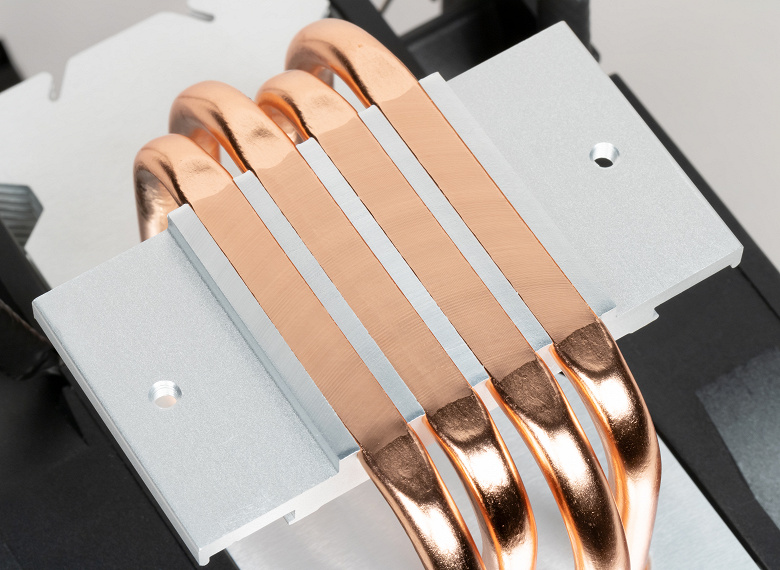

      Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. Трубки, разумеется, медные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину. Прилегающие к процессору плоскости трубок сошлифованы и слегка отполированы. На подошве теплосъемника между трубками и ребрами подошвы есть едва выраженные канавки. Рабочая плоскость теплосъемника практически идеально плоская, до установки она защищена пластиковой пленкой.

      Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой пакетик с термопастой. В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре AMD Ryzen 7 1800X:

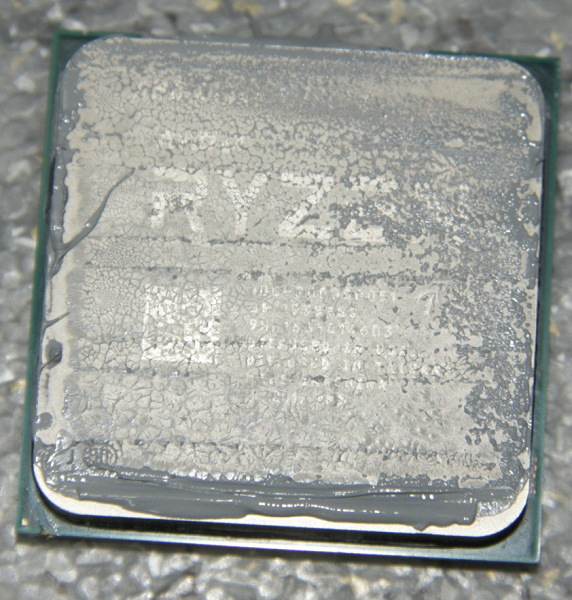

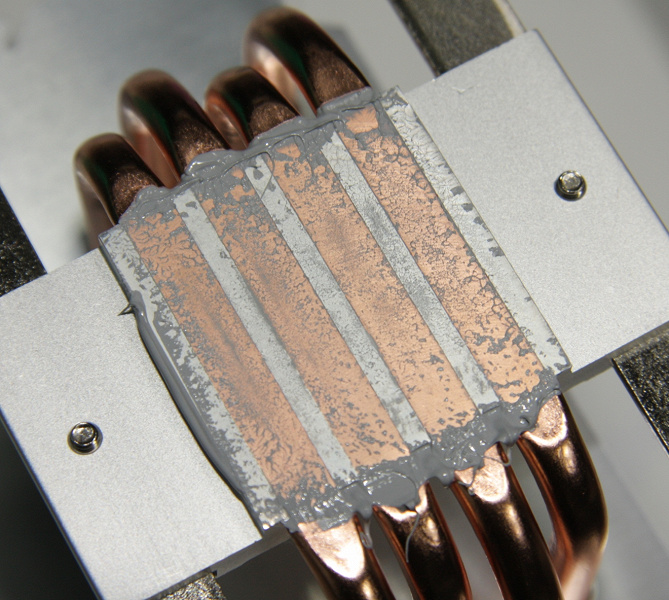

      И на подошве теплосъемника:

      Видно, что термопаста распределилась тонким слоем почти по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое.

      Плоская подошва теплосъемника дает шанс на то, что этот кулер как-то справится и с охлаждением чиплетового процессора, поэтому мы провели тесты с процессором AMD Ryzen 9 3950X. Распределение термопасты после этих тестов на процессоре:

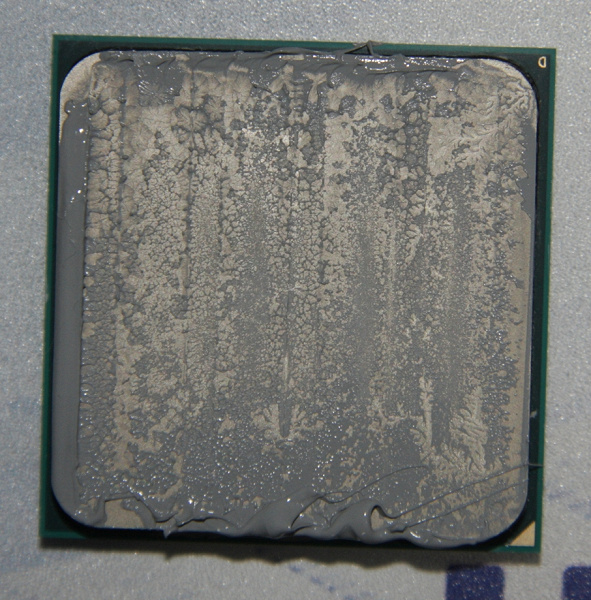

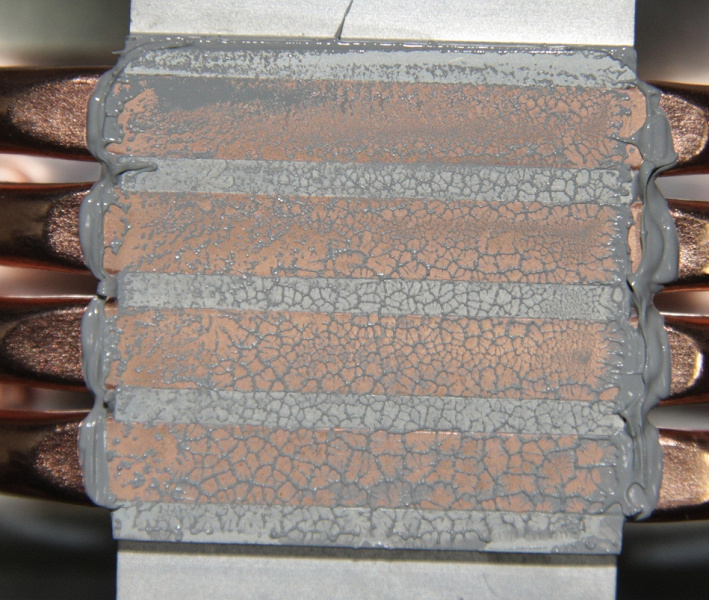

      На подошве теплосъемника:

      В данном случае слой термопасты также имеет очень небольшую толщину на большей части крышки процессора.

      Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

      Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера. Сверху на радиаторе закреплена декоративная крышка из черного пластика с матовой поверхностью.

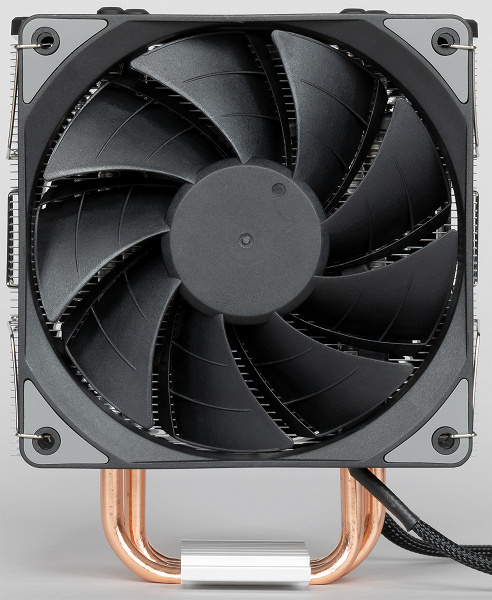

      По ширине габариты вентилятора чуть меньше рабочей плоскости радиатора, а по высоте радиатор примерно равен высоте вентилятора, поэтому весь воздушный поток проходит через пластины.

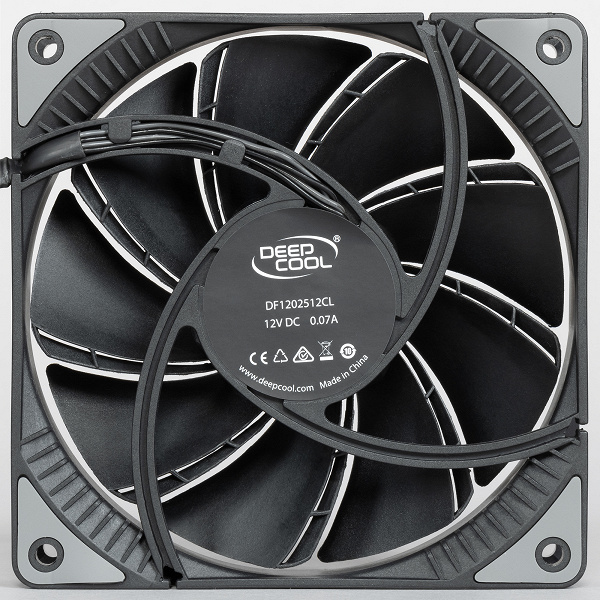

      Типоразмер комплектных вентиляторов 120 мм. Высота рамки 25 мм. Лопасти крыльчатки имеют особую геометрию, производитель называет их двойными. В проушины в углах рамки вентилятора вклеены виброизолирующие накладки из резины средней жесткости. В несжатом состоянии накладки выступают примерно на 0,5 мм относительно габаритов рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. К тому же крепежные скобки фиксируются непосредственно за рамку вентилятора и за пластины радиатора, что не оставляет никакого шанса на хоть какую-то виброразвязку. Маркировка на вентиляторе позволяет определить, что используется модель DF1202512CL.

      Разбирать вентилятор мы не стали (это невозможно сделать, не испортив вентилятор), поверили производителю, что в нем установлен гидравлический подшипник (Hydro Bearing). Вентилятор поддерживает регулировку с помощью ШИМ. Кабели от вентилятора заключены в плетеную оболочку из скользкого пластика. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.

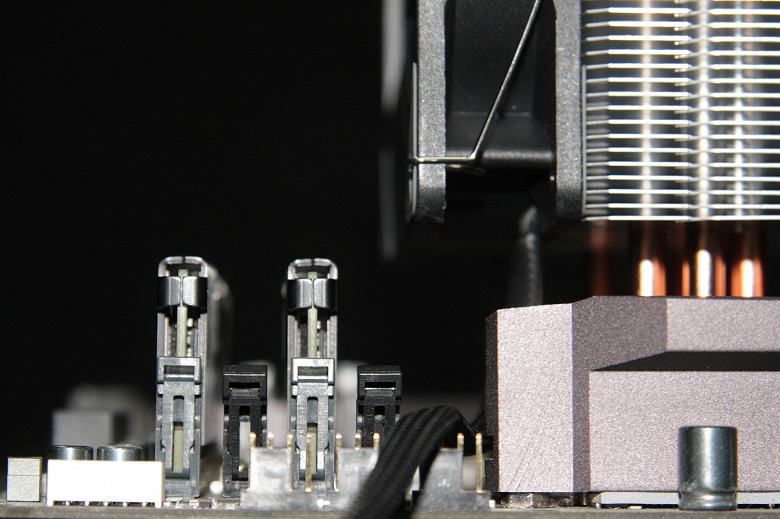

      Кулер относительно компактный. Все разъемы для оперативной памяти остаются доступными для установки модулей памяти. Наглядный пример:

      Тестирование

      Ниже в сводной таблице приведем результаты измерений ряда параметров.

      Высота, мм158
      Ширина, мм127
      Глубина, мм102 (без теплосъемника и крепежа)
      Габариты теплосъемника, мм (Ш×В)35×35
      Масса охладителя*, г931
      Высота оребрения, мм112
      Длина кабеля вентилятора, мм270

      Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Так как этот кулер не совместим с разъемами LGA2011 / LGA2066, то тестирование выполнялось с использованием процессоров AMD с разъемом AM4, а именно AMD Ryzen 7 1800X и AMD Ryzen 9 3950X. Для теста под нагрузкой использовалась программа powerMax (AVX). Все ядра процессора AMD Ryzen 7 1800X работали на фиксированной частоте 3,625 ГГц (множитель 36,25). В этом случае потребление процессора при замерах по дополнительному разъему 12 В менялось от 147 Вт при 62 °C температуры процессора до 161 Вт при 87 °C. Все ядра процессора AMD Ryzen 9 3950X работали на фиксированной частоте 3,6 ГГц (множитель 36). Потребление этого процессора при замерах по двум дополнительным разъемам 12 В на материнской плате под нагрузкой менялось от 150 Вт при 66 °C температуры процессора до 174 Вт при 104 °C.

      Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

      Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 30% до 100% и довольно широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

      Диапазон регулировки с помощью напряжения заметно уже. Вентилятор останавливается при снижении напряжения до 4,1 В и запускается от 4,3 В. Видимо, вентилятор лучше все же не подключать к источнику с напряжением 5 В.

      Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера

      В этом тесте наш процессор AMD Ryzen 7 1800X не перегревается даже на минимальных оборотах вентилятора, достигаемых при регулировке с помощью ШИМ. Можно даже дополнительно снизить напряжение до 10 В (что даст примерно 380 об/мин), но при снижении напряжения до 8 В система уже выключается из-за перегрева.

      Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

      Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 17,4 дБА (условное значение, которое показывает шумомер). Кулер Deepcool Gammaxx 400 EX можно считать относительно тихим устройством. Правда, на самых высоких оборотах от вытяжного вентилятора слышно стрекотание, возникающее из-за того, что лопасти вентилятора вращаются очень близко от пластин радиатора, но уже при небольшом снижении скорости вращения стрекотание исчезает.

      Построение зависимости уровня шума от температуры процессора при полной загрузке

      Построение зависимости реальной максимальной мощности от уровня шума

      Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором кулера, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

      Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа AMD Ryzen 7 1800X, соответствующих этому уровню, это порядка 125 Вт . Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 135 Вт . Среди уже протестированных эффективность этого кулера не рекордная. Например, в случае Noctua NH-U12S SE-AM4, оснащенного схожим по габаритам радиатором, правда с пятью тепловыми трубками, но всего одним вентилятором, описанная выше граница бесшумной работы равна примерно 145 Вт .

      По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора).

      Тестирование на процессоре AMD Ryzen 9 3950X

      В качестве дополнительного теста мы решили посмотреть, как кулер справится с охлаждением AMD Ryzen 9 3950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. Видимо, из-за этих особенностей есть мнение, что подобрать воздушный кулер для топовых процессоров Ryzen нового поколения не очень просто.

      Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

      По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 30% (а это примерно 500 об/мин вентиляторов), но при этом КЗ и снижении напряжения до 10 В температура процессора уже поднимается выше критической.

      Зависимость уровня шума от температуры процессора при полной загрузке:

      Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

      Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 116 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 128 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Поэтому при условии достаточно хорошей вентиляции в корпусе данный кулер как-то справится с охлаждением процессора AMD Ryzen 9 3950X, но на возможность существенного разгона рассчитывать уже не стоит.

      Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 9 3950X

      По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Среди уже протестированных эффективность этого кулера не рекордная.

      Выводы

      Наше тестирование показало, что кулер Deepcool Gammaxx 400 EX можно использовать с процессорами типа AMD Ryzen 7 1800X, имеющими реальное потребление порядка 125 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. В случае чиплетного процессора AMD Ryzen 9 3950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 116 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно существенно увеличить. К достоинствам кулера следует отнести аккуратный дизайн, удобную установку и то, что он не перекрывает слоты для модулей памяти.

      Обзор и тестирование процессорного кулера Deepcool Gammaxx 400 EX

      Сейчас на рынке много различных кулеров, и сориентироваться в их массе непросто. Еще нужно учитывать количество тепла, которое выделяет процессор, и исходя из этого начинать поиски подходящей модели. Хорошо, когда денег в избытке и можно купить любой суперкулер… А когда пытаешься сэкономить, становится сложнее, при том что недорогих моделей больше.

      реклама

      Сейчас я подбираю эффективный кулер для процессора AMD Ryzen 7 5800X. В его случае ситуация проще, поскольку есть такой кулер как AMD Wraith Prism, который должен справляться с тепловой нагрузкой этого CPU, и от его возможностей нужно отталкиваться. Понятно, что нужно искать модель с четырьмя тепловыми трубками и большим развитым радиатором.

      Таких моделей сейчас много. Однако я искал подоступнее и наткнулся на популярную модель Deepcool Gammaxx 400. Стоит всего 1500 рублей и выглядит неплохо. Однако немного поразмыслив понял, что возможно буду разгонять процессор или будет жарко и кулер не будет справляться. Нужно что-то более эффективное. Да вот же оно, +500 рублей, и получаем Deepcool Gammaxx 400 EX с двумя вентиляторами и еще более симпатичный.

      450x338 22 KB. Big one: 1000x750 82 KB

      Производитель нашел интересное решение – сделать сверху крышку, чтобы вентиляторы выглядели как общая система охлаждения. Кстати вентиляторы тут совсем другие, нежели на модели Deepcool Gammaxx 400. Осталось выяснить, что собой представляет новое устройство, в названии которого добавилась лишь пара букв.

      Упаковка и комплектация

      Коробка средних размеров изготовлена из плотного картона. Фон упаковки зеленый и серый. Полиграфия находится на высоком уровне. Все пока свидетельствует о высоком качестве изделия.

      450x428 27 KB. Big one: 1000x951 97 KB

      Снаружи действительно все опрятно, аккуратно и красиво. По различным сторонам коробки представлена разнообразная информация об устройстве. Посмотрим на упаковку со всех сторон.

      Сверху находится только логотип компании, который находится прямо посередине. Снизу мы видим только какой-то небольшой серийный номер и все. Сверху, снизу и еще с одного бока фон зеленый, а на оставшихся трех плоскостях он серый. С фронтальной стороны есть крупное изображение самого устройства. В левом верхнем углу находится логотип производителя. Под изображением кулера находится надпись: High Performance Dual Fans Single Tower Air CPU Cooler. Для тех, кто не понял – это высокопроизводительный двух-вентиляторный однобашенный воздушный процессорный кулер. Внизу указана модель Gammaxx 400 EX. Ничего не сказано про RGB(T), видимо подсветки тут нет. На противоположной стороне на нескольких языках написана следующая информация:

      • 120-мм ШИМ-вентилятор с отличной производительностью и тишиной;
      • 4 высокоэффективных тепловых трубки из чистой меди обеспечивают отличный отвод тепла;
      • Монтажные комплекты с задней пластиной и простая установка;
      • Поддержка основных платформ Intel и AMD.

      реклама

      Звучит все очень круто, но так ли это на самом деле? Ниже находится таблица со спецификацией и характеристиками устройства.

      МодельDeepcool Gammaxx 400 EX
      ОсобенностиПрямой контакт (Core Touch)
      Тепловые трубки, шт.4 х 6 мм
      Материал оребренияАлюминий
      Пластины оребрения, шт.56, толщина 0.4 мм
      Габариты устройства, мм129 х 103 х 157.5
      Габариты радиатора, мм127 х 50 х 155
      Масса, г930
      Совместимые сокетыIntel: LGA 115X, LGA 1200, LGA 1366;
      AMD: AM2, AM3, FM1, FM2, AM4
      Размер вентилятора, мм120 х 120 х 25
      Скорость вращения, об/мин500-1500, ШИМ управление
      Воздушный поток, CFM52
      Воздушное давление, мм водяного столба2.07
      Уровень шума, дБ27.6
      Тип подшипникаГидравлический
      Номинальное напряжение, В12
      Номинальная сила тока, А0.07
      Потребляемая мощность, Вт0.84
      Коннектор вентилятора, pin4; PWM

      Правее указан адрес компании, а ниже находится штрих-код с артикулом модели.

      На одной боковине есть три схематические вставки, где наглядно показаны габариты устройства. На другой, помимо логотипа и наименования модели есть шесть значков. Первый сообщает о том, что этот кулер предназначен для процессоров с TDP до 180Вт. Второй сообщает о каких-то двух-уровневых лопастях. Далее: 4 тепловые трубки, два вентилятора, ШИМ-управление и мульти-платформенность. Посмотрим теперь, что внутри.

      450x227 18 KB. Big one: 1000x505 62 KB

      Сверху в пакете находится комплект поставки, но не весь потому, что рядом мы видим инструкцию. В ней перечислен весь комплект поставки и еще наглядно показано: что, куда и в каком порядке устанавливается. Теперь посмотрим, что в комплекте:

      450x201 18 KB. Big one: 1000x446 58 KB

      • Универсальный пластиковый бэкплейт для платформ Intel и AMD;
      • Четыре длинных винта;
      • Четыре втулки;
      • Четыре шайбы;
      • Четыре втулки-гайки с пружинками для фиксации монтажных пластин;
      • Две монтажные пластины для Intel;
      • Две монтажные пластины для AMD;
      • Два винта крепления монтажных пластин к основанию радиатора;
      • Термопаста Deepcool.

      Все для монтажа есть. Инструмент для сборки нужно использовать свой потому, что так дешевле. Сразу скажу, может понадобится лишь крестообразная отвертка. Под комплектом поставки находится каркас из вспененного полиэтилена, состоящий из верхней и нижней части.

      450x215 14 KB. Big one: 1000x477 59 KB

      Просто снимаем верхнюю и вынимаем кулер.

      Устройство и особенности кулера

      С виду кулер – это практически Noctua NH-U12A, только красивее. Просто там тоже два вентилятора и одна башня, а здесь сверху еще есть декоративная пластиковая крышка.

      405x450 49 KB. Big one: 900x1000 84 KB

      Внешний вид классический, строгий, аккуратный. Все сделано ровно и качественно – придраться просто не к чему. Когда вспоминаешь про его стоимость, то хочется плакать от счастья. Выглядит красиво и добротно и весь дизайн какой-то целый и законченный возможно потому, что есть какая-то симметрия и сами вентиляторы смотрятся необычно.

      реклама

      405x450 57 KB. Big one: 900x1000 98 KB

      Сложно сказать почему, возможно это из-за резиновых подушечек по углам, а может из-за странной формы лопастей. Сзади он смотрится еще симпатичней, чем спереди. Смотрим со всех сторон.

      Все вроде просто, понятно и вместе с тем красиво, и функционально. Подсветки нет, но сейчас важнее узнать, насколько устройство эффективно, а вентиляторы потом можно будет поменять на ARGB. Изначально поверхность основания заклеена защитной пленкой.

      450x309 21 KB. Big one: 1000x686 73 KB

      Перед использованием ее обязательно нужно снять. Это на ней и написано. Конструкция самого кулера очень проста: два вентилятора крепятся стальными скобками за специальные выступы радиатора. Один обеспечивает приток, а другой отток и таким образом обеспечивается хорошая продуваемость.

      450x363 27 KB. Big one: 1000x806 98 KB

      Вентиляторы выглядят отлично, а вот с формой лопастей пока не совсем ясно насколько она эффективна и сильный ли шум.

      450x363 29 KB. Big one: 1000x806 105 KB

      Модель и характеристики написаны сзади на наклейке за электродвигателем. Каждый вентилятор фиксируется двумя стальными скобками. Процедура обычная. С дух сторон скобки крючками цепляются за отверстия в углах вентиляторов, а изгибом вставляются в специальные вырезы на пластинах.

      422x450 36 KB. Big one: 938x1000 148 KB

      Как уже сообщалось ранее, радиатор состоит из 56 пластин. Сверху он закрыт декоративной пластиковой крышкой, которая крепится двумя винтами с головкой под шестигранник.

      422x450 33 KB. Big one: 938x1000 134 KB

      В основании мы видим, что трубки образуют технологию прямого контакта. Пластины изготовлены из алюминиевого сплава. Возможно, используется какое-то соединительное вещество (клей, припой), но я его следов не заметил.

      450x332 15 KB. Big one: 1000x738 50 KB

      Основание радиатора выполнено не очень идеально. Пройденная фреза оставляет микро-канавки. Такая картина встречается на многих кулерах и где-то даже говорят, что это лучше, чем идеальная поверхность потому, что все шероховатости заполняются термокомпаундом.

      450x412 25 KB. Big one: 1000x916 104 KB

      Поверхность основания далека от зеркальной, но почти ровная. Некоторые производители стараются делать ее чуть выпуклой в центре, для обеспечения там максимального пятна контакта. Тут такого нет, но отпечаток хороший и радиатор приклеивается к крышке процессора.

      450x361 27 KB. Big one: 1000x802 98 KB

      Тестовый стенд

      Тестирование кулера Deepcool Gammaxx 400 EX проводилось в составе следующей системы:

      • Материнская плата: ASUS Prime B550-Plus, версия BIOS 1801;
      • Процессор: AMD Ryzen 7 5800X (3900 / 4500 МГц база/турбо);
      • Кулер Deepcool Gammaxx 400EX;
      • Термоинтерфейс: Noctua NT-H1;
      • Память: 2 x 8 Гбайт G.Skill Royal DDR4 F4-4000C17D (Samsung B-die);
      • Видеокарта: ASUS TUF Gaming RX 5700 (1720 / 1750 / 14000 МГц (ядро/boost/память));
      • Накопитель: SSD M.2 Samsung 970 EVO 250 Гбайт;
      • Блок питания: Seasonic 1000 Вт.

      Тестирование

      Прежде чем перейти к практике и начать тесты, нужно все собрать.

      450x414 17 KB. Big one: 1000x921 56 KB

      Инструкция простая и понятная, но странной выглядит мысль инженеров по замене штатной монтажной пластины сокета AM4.

      450x329 50 KB. Big one: 1000x732 192 KB

      Мы меняем стальную пластину на пластиковую и вставляем сзади длинные винты насквозь, потом спереди фиксируем сначала втулками.

      450x437 40 KB. Big one: 1000x972 145 KB

      Зачем так сложно? На самом деле это может оказаться опасно. Сзади маленькие шляпки фиксирует тонкий пластик. Чуть что спереди, и шляпки пройдут насквозь монтажные отверстия, ведь диаметр винтов заметно меньше, что приведет к повреждению платы.

      450x415 37 KB. Big one: 1000x922 129 KB

      С одной стороны, все должно быть хорошо. С другой – в голове откладывается, что очень сильный прижим в данном случае неуместен.

      После того как все смонтировано, запускаем. Кулер Deepcool при работе системы без нагрузки едва шелестит своими лопастями, но нас же интересует отнюдь не простой? Пора начать реальные испытания.

      В таком режиме уровень шума возрастает. Однако придержите помидоры, ведь процессор немного разогнан и кулер, работая на пределе возможностей, справляется с нагрузкой.

      450x332 41 KB. Big one: 1000x738 177 KB

      А теперь оценим работу Deepcool Gammaxx 400 EX в разных режимах.

      AMD Ryzen 7 5800X (default):

      450x321 40 KB. Big one: 1000x714 175 KB

      AMD Ryzen 7 5800X @ 4.4 при 1.2 В:

      450x321 39 KB. Big one: 1000x714 174 KB

      AMD Ryzen 7 5800X @ 4.0 при 1.0 В:

      450x321 40 KB. Big one: 1000x714 176 KB

      Если убрать нагрузку, то температура стремительно падает.

      450x321 36 KB. Big one: 1000x714 158 KB

      Результаты тестов

      Для разогрева процессора использовалась утилита Prime95 Small FFT. Режимы работы ЦП были следующие:

      • AMD Ryzen 7 5800X (default);
      • AMD Ryzen 7 5800X @ 4.4 при 1.2 В;
      • AMD Ryzen 7 5800X @ 4.0 при 1.0 В.

      Уровень шума

      С расстояния 30 см, дБ

      Простой | Нагрузка
      Меньше – лучше

      С расстояния 100 см, дБ

      Простой | Нагрузка
      Меньше – лучше

      Температура

      Температура CPU, °C

      Простой | Нагрузка
      Меньше – лучше

      Температура транзисторов, °C

      Простой | Нагрузка
      Меньше – лучше

      Скорость вращения

      Скорость вращения вентиляторов, об/мин

      Простой | Нагрузка
      Меньше – лучше

      По данным тепловизора сильного нагрева радиатора не происходит.

      450x300 33 KB. Big one: 960x640 87 KB

      Однако в тесном и плохо вентилируемом системном блоке ситуация может кардинально измениться.

      450x300 31 KB. Big one: 960x640 82 KB

      В любом случае основного внимания заслуживает околосокетное пространство, а за кулер Deepcool волноваться не приходится.

      450x300 29 KB. Big one: 960x640 78 KB

      Заключение

      По итогам тестов я понял, что это как раз и есть та самая золотая середина. Ведь Deepcool Gammaxx 400 EX справился с разгоном процессора AMD Ryzen 7 5800X. Это отличный результат, который мне встречался лишь при использовании суперкулеров, стоящих в три-четыре раза дороже.

      Отдельные моменты можно доработать, чтобы повысить эффективность, но боюсь, это может отразиться на стоимости. Например, нужно чуть-чуть усилить прижим. Само крепление новинки не самое удобное и подходит только для сценария «Собрал и забыл». В моем случае (а мне часто приходится собирать и разбирать системы) такой вариант неприемлем.

      На месте инженеров компании я бы пересмотрел механизм крепления и адаптировал его к существующей прижимной пластине (backplate) на материнских платах для платформы AM4. Что касается соединения пластин с трубками, то здесь пайка однозначно приведет к росту стоимости. Можно, как вариант, самостоятельно промазать места соединений паяльной пастой и прогреть, но это уже из области модификаций.

      В остальном перед нами отличный кулер за разумные деньги. Если не разгонять процессор и вручную устанавливать напряжение, можно ограничиться одним вентилятором, а второй держать наготове для разгона. В этом плане пользователи получили свободу действий и возможность комбинировать разные режимы. Шум даже при максимальных оборотах вентиляторов вполне приемлем, а в тихом режиме их вообще не слышно на фоне остальных устройств в системе.

      200x57 13 KB

      Выражаем благодарность:

      • Компании Deepcool за предоставленный на тестирование процессорный кулер Deepcool Gammaxx 400 EX.

      Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.

      Источник https://3dnews.ru/1040885/obzor-deepcool-gammaxx-400-ex

      Источник https://www.ixbt.com/platform/deepcool-gammaxx-400-ex-review.html

      Источник https://overclockers.ru/lab/show/108345/obzor-i-testirovanie-processornogo-kulera-deepcool-gammaxx-400-ex

      Читать статью  Процессоры для ноутбуков: какие лучше на сегодня?
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
