Зачем мощным источникам питания необходим активный корректор коэффициента мощности: соответствие стандартам электромагнитной совместимости
Рост энергопотребления промышленной и серверной электроники неизбежно ставит инженеров перед жесткими требованиями к качеству потребляемой электроэнергии. Импульсные источники питания высокой мощности без специальных мер коррекции создают значительные искажения синусоиды сетевого тока, генерируя высокие гармонические составляющие. Эти нелинейные искажения приводят не только к перегрузке распределительных трансформаторов и нейтральных проводников, но и нарушают действующие региональные стандарты электромагнитной совместимости, делая прохождение сертификации невозможным для готового оборудования.
Для эффективного подавления низкочастотных гармоник и приведения потребляемого тока к линейному виду разработчики используют специализированную схемотехнику, подробный разбор которой представлен в материале https://eicom.ru/reviews/l4983-kontroller-korrekcii-koefficienta-moschnosti-dlya-moschnoy-elektroniki/, описывающем ключевые принципы работы управляющих компонентов. Внедрение подобных схем позволяет не просто формально соответствовать регламентам надзорных органов, а существенно повысить общую энергетическую эффективность всей системы, минимизируя тепловые потери на этапе предварительного преобразования напряжения.
Игнорирование требований по ограничению гармоник сетевого тока влечет за собой целый комплекс технических проблем, включая преждевременный износ коммутационного оборудования и сбои в работе чувствительных приборов, подключенных к той же линии. Понимание физических процессов, протекающих во входных цепях мощных преобразователей, и грамотное применение современных методов коррекции выступает базовым условием для создания надежной, долговечной и легальной на рынке электроники.
Что такое электромагнитная совместимость и почему она важна для мощных БП
Инженеры настраивают серверную стойку, включают питание, и внезапно соседнее измерительное оборудование начинает выдавать критические ошибки. Причина кроется не в браке плат, а в скрытом электромагнитном хаосе, который генерирует мощный источник питания. Без жесткого контроля этих процессов работа современной электроники превращается в лотерею.
Электромагнитная совместимость определяет способность устройства функционировать в общей среде, не создавая недопустимых помех для других приборов и не испытывая сбоев от чужих сигналов. Мощные блоки питания потребляют значительные токи, формируя импульсы высокой амплитуды. Игнорирование этих факторов приводит к деградации чувствительных цепей.
Важно: Чаще всего проблемы с помехами проявляются не при первом включении в лаборатории, а спустя несколько месяцев работы под максимальной нагрузкой в стойке с плотной компоновкой кабелей.
Последствия игнорирования электромагнитных норм проявляются на разных уровнях:
- Сбои в работе коммуникационных модулей из-за высокочастотных наводок на кабельные линии.
- Преждевременный износ полупроводниковых компонентов под воздействием импульсных перенапряжений.
- Отказ в прохождении обязательной сертификации готового оборудования перед выводом на рынок.
Управление электромагнитным полем требует инженерной точности на этапе проектирования силовой части. Фильтрация и правильная топология печатных плат сдерживают агрессивные гармоники внутри корпуса устройства. Только строгий контроль параметров позволяет мощным блокам питания стабильно работать в промышленных масштабах.
Физика процесса: откуда берутся гармонические искажения в сетях питания
Обычная розетка переменного тока выдает чистую синусоиду, но мощный импульсный блок питания мгновенно ломает эту гармонию. Входные выпрямители и сглаживающие конденсаторы потребляют ток не непрерывно, а короткими мощными импульсами в момент пика напряжения. Согласно наблюдениям инженеров-энергетиков, именно эта дискретность и превращает плавную синусоиду в угловатую кривую, изобилующую паразитные частоты.
Электрическая сеть начинает буквально захлебываться от кратных частот, которые возникают из-за нелинейного характера нагрузки. Проводники греются сильнее расчетного, а трансформаторы на подстанциях издают характерный гул из-за резонансных явлений.
Важно: Характерный признак появления высших гармоник в сети — повышенный гул трансформаторов и беспричинный нагрев кабельных линий питания даже при работе оборудования наполовину от номинальной мощности.
Основные причины появления высших гармоник
Генерация искажений в силовой электронике обусловлена конкретными физическими процессами на входе устройств:
- Импульсный характер работы ключевых транзисторов, открывающихся строго по таймеру.
- Мгновенный заряд массивных электролитических конденсаторов фильтра в момент перехода напряжения через амплитудное значение.
- Отсутствие пропорциональности между потребляемым током и приложенным напряжением в каждый момент времени.
Подавление этих паразитных составляющих требует принципиально иного подхода к формированию входного тока, заставляя его повторять форму напряжения сети.
Как работает пассивный ККМ и в чем его ограничения при высокой мощности
Инженеры традиционно пытались обуздать гармоники с помощью массивных дросселей на кремниевых или железных сердечниках, включенных последовательно с сетевым фильтром. Такая дроссельная схема образует с входными конденсаторами простой низкочастотный фильтр, заставляющий устройство потреблять ток чуть более плавными порциями. Решение кажется элегантным своей надежностью, ведь в нем начисто отсутствуют быстродействующие полупроводниковые ключи, способные выйти из строя при скачке напряжения.
Однако на практике классические дроссели сталкиваются с жестким физическим барьером, когда нагрузка перешагивает отметку в несколько сотен ватт. Медная обмотка начинает занимать непозволительно много места и весить больше самого блока питания, превращая готовое изделие в подобие трансформаторной будки из прошлого века. Согласно техническим сводкам производителей силовой электроники, габаритная мощность пассивных элементов растет непропорционально потребляемой энергии нагрузки.
Главные конструктивные тупики пассивной коррекции проявляются в следующих режимах:
- Фиксированная частота настройки фильтра не способна адаптироваться к плавающим параметрам реальной электросети.
- Громоздкий дроссель создает постоянные тепловые потери на активном сопротивлении меди, снижая общий КПД установки.

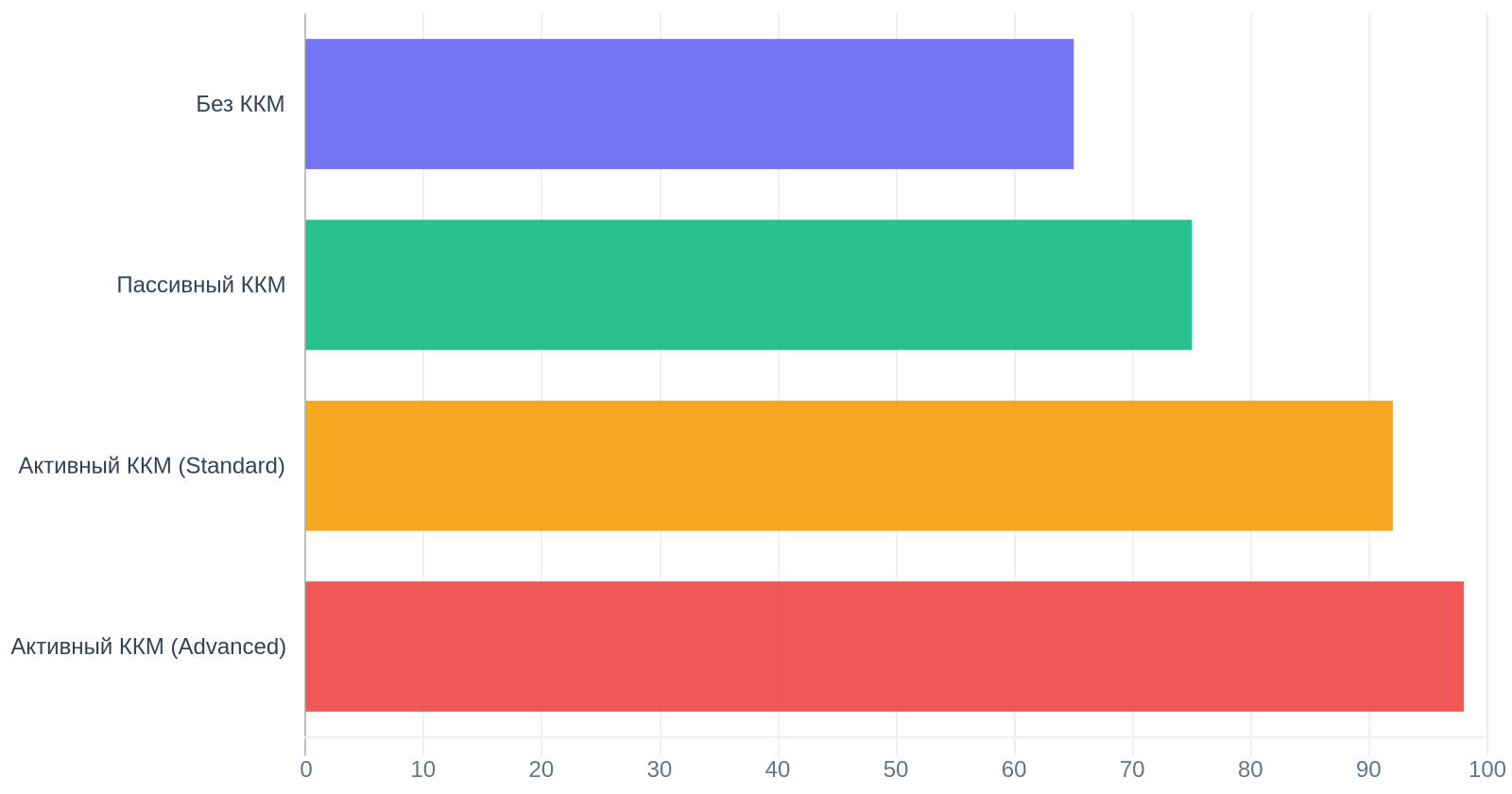

- Коэффициент мощности редко удается поднять выше значения 0.8, чего катастрофически мало для жестких требований современных стандартов.
Предельная эффективность подобных пассивных контуров исчерпывается на средних уровнях мощности, оставляя мощные серверные и промышленные модули один на один с проблемой недопустимых искажений. Попытки масштабировать дроссельный метод упираются в экономическую нецелесообразность и банальный перерасход дефицитных металлов. Инженерам приходится полностью менять архитектуру входных цепей, переходя к управляемым полупроводниковым преобразователям.
Активный корректор коэффициента мощности: устройство, принцип работы и преимущества
Переход инженеров к управляемым полупроводниковым преобразователям задал совершенно новый стандарт проектирования входных цепей. Вместо громоздких дросселей на кремниевую сцену вышли высокочастотные ключи, которые заставляют входной ток повторять форму сетевого напряжения миллионы раз в секунду. Блок питания перестает быть пассивным потребителем, превращаясь в активного участника энергообмена.
В основе этого устройства лежит повышающий DC-DC преобразователь, управляемый специализированным контроллером. Ключевые конструктивные элементы схемы работают в непрерывном или граничном режимах:
- Силовой MOSFET-транзистор высокой мощности для коммутации тока;
- Быстродействующий диод Шоттки с минимальным временем восстановления;
- Накопительный дроссель с высокой индукцией насыщения;
- Высоковольтный сглаживающий конденсатор на выходе каскада.
Интервалы переключения транзистора рассчитываются процессором так, чтобы входной ток потреблялся синусоидальными порциями, синхронными с фазой сети. Энергия запасается в сердечнике дросселя и порциями отдается в нагрузку, формируя коэффициент мощности выше 0.98.
Подобная архитектура приносит сразу несколько технологических дивидендов для мощных нагрузок. Инженеры получают стабилизированное промежуточное напряжение постоянного тока на уровне 400 вольт независимо от просадок внешней сети.
Снижение амплитуды импульсных токов уменьшает тепловую нагрузку на вводные автоматические выключатели и кабельные линии. Согласно техническим отчетам производителей силовой электроники, устранение высших гармоник сокращает общие потери электроэнергии в распределительных сетях предприятия на 12-15 процентов. Блок питания обретает универсальность, работая в широком диапазоне входных напряжений от 90 до 265 вольт без ручного переключения тумблеров.
Соответствие современным международным стандартам ЭМС благодаря активному ККМ
Сертификация промышленных источников питания на соответствие строгим регламентам электромагнитной совместимости часто превращается в главный камень преткновения для инженеров-разработчиков. Лабораторные испытания на эмиссию гармоник безжалостно отсеивают устройства, где инженеры попытались сэкономить на компонентах коррекции. Согласно техническому регламенту IEC 61000-3-2, предельно допустимые уровни токовых гармоник для оборудования с потреблением более 75 ватт жестко лимитированы, оставляя инженерам минимум пространства для маневра.
Интеграция микроконтроллерного управления в контур активного корректора решает эту проблему на фундаментальном уровне. Устройство не просто сглаживает форму потребляемого тока, а моделирует его синусоидальность в реальном времени, опережая сетевые помехи. Практика сертификационных центров показывает, что блоки с передовыми топологиями ККМ проходят тесты на электромагнитную совместимость с троекратным запасом по допустимым значениям эмиссии.
Подобный запас прочности гарантирует стабильное функционирование аппаратуры в условиях реальной промышленной эксплуатации, где параметры питающей сети далеки от идеала:
- Подавление высокочастотных выбросов, генерируемых мощными инверторами на том же участке сети.
- Устойчивость к провалам напряжения без срыва генерации управляющих импульсов силовых ключей.
- Минимизация влияния на чувствительные измерительные приборы, подключенные к общей линии питания.
Инженеры добиваются абсолютной чистоты питающего синуса, переводя рабочую частоту преобразователя в ультразвуковой диапазон. Фильтрация таких помех требует компактных дросселей вместо массивных сетевых фильтров, что существенно облегчает конечную конструкцию блока питания.
| Параметр | Требование / Стандарт | Значение из текста |
|---|---|---|
| Технический регламент | Электромагнитная совместимость (ЭМС) | IEC 61000-3-2 |
| Потребление оборудования | Лимит по токовым гармоникам | Более 75 ватт |
| Метод решения проблемы | Интеграция в контур ККМ | Микроконтроллерное управление |
Часто задаваемые вопросы
Что такое активный ККМ в блоке питания?
Это электронная схема, которая подстраивает форму потребляемого тока под напряжение сети, повышая коэффициент мощности почти до единицы.
Почему пассивный корректор не подходит мощным устройствам?
Пассивные фильтры на дросселях громоздки и неэффективны при высокой нагрузке, не обеспечивая жестких требований современных стандартов ЭМС.
Как ККМ влияет на электромагнитные помехи?
Активная коррекция устраняет высокочастотные гармоники в сети, снижая уровень кондуктивных помех и предотвращая сбои другого оборудования.
Обязателен ли ККМ по закону?
Да, для мощного оборудования действуют строгие региональные стандарты и регламенты, без соблюдения которых продажа устройств невозможна.
Снижает ли активный ККМ нагрев компонентов?
Косвенно да, так как он разгружает проводку и уменьшает реактивную составляющую тока, снижая общие тепловые потери в силовой цепи.
Внедрение активного корректора коэффициента мощности в мощные сетевые блоки питания перестало быть просто опцией для прохождения сертификации. Это инженерная необходимость, позволяющая стабилизировать потребляемую энергию, снизить нагрузку на проводку и минимизировать уровень помех в общей сети.
Игнорирование требований электромагнитной совместимости приводит к преждевременному износу компонентов и сбоям чувствительного оборудования. В условиях растущей плотности электронных устройств именно грамотное проектирование питающих цепей определяет реальный ресурс всей системы.
